在我們的日常生活中,換熱器有十分廣泛的應用,換熱器分為很多種,不同的換熱器也有不同的特點,水水換熱器是一種比較常見的換熱器,那么,水水換熱器有什么特點和功能呢?下面小編就為大家做一個簡單的介紹。
水水換熱器

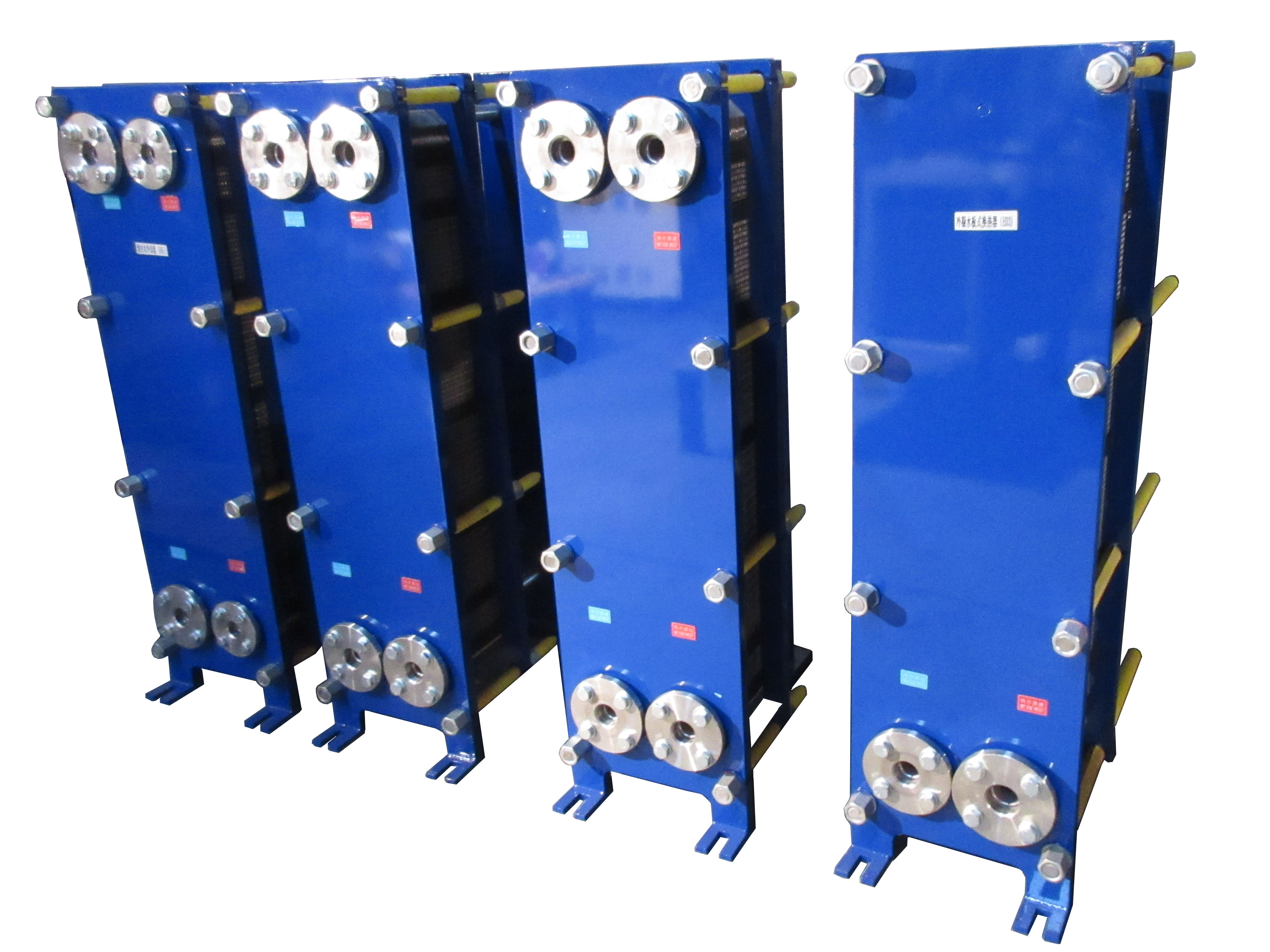

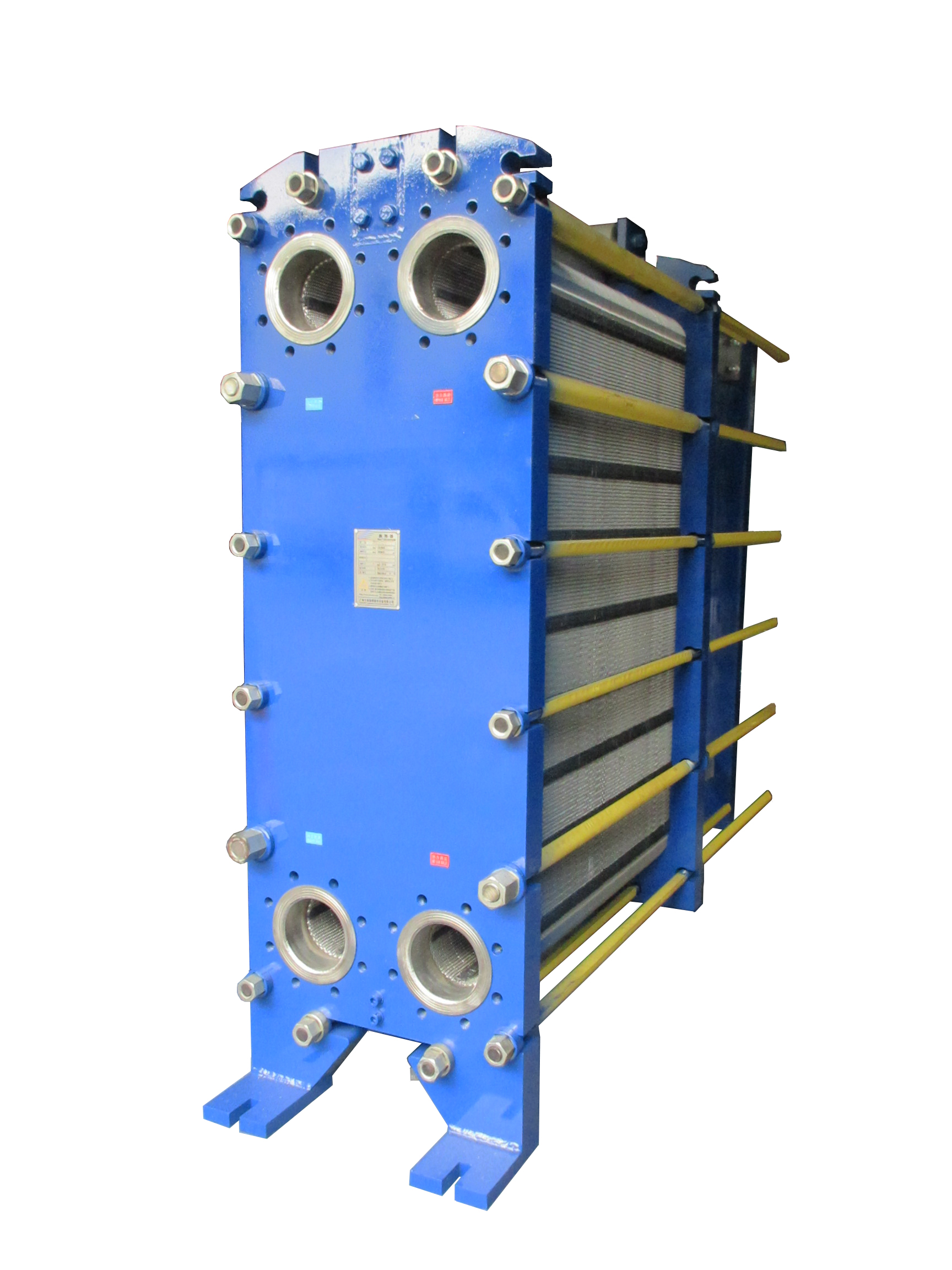

水水換熱器是一組波紋金屬板組成,板上有四個角孔,供熱交換的兩種液(氣)體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內,并用夾緊螺栓夾緊。板片上裝有密封墊片,將流體通道密封,并且引導流體交替地流至各自的通道內。波紋板不僅提高了湍流程度,并且形成許多支撐點,足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿,并由下導桿定位,而桿端則固定在支撐柱上。
水水換熱器板片波紋的設計,以高度的薄膜導熱系數為目標,流體在極低的流速下即可發生強烈的擾動流,一般的說,水水換熱器的傳熱系數K值在3000-6000W/m.℃范圍內。在相同傳熱量的前提下,金屬耗量低,占地面積,流體阻力,冷卻水用量等項目數值的減小,使得投資成本大大降低。因結構緊湊和體積小,換熱器的外表面積也很小,因而熱損失也很小,通常設備不再需要保溫。
水水換熱器可根據需要,裝上所需數量的板片,得到要求的傳熱面積。板束可組裝成單程流或多流程。每程均有若干平行的流體通道。單流程水水換熱器,所有連接管口均位于固定壓緊板上。單流程水水換熱器不在板上打序號。其他流程數的換熱器均打序號,所有的記號均面向上方。水水換熱器板束形成一系列的平行通道,每種流體相見進入板片之間的適當通道,通常為逆流方式。板片的組成有由實際需要決定,眾多平行通道形成單程或多程流動。板片裝有密封墊片。當板片束受壓今后,板片保證內部介質與大氣之間的有效密封。角孔處的雙重墊片密封,消除了不用介質之間的相互混合。
